中文 EN

24小时客服热线

020-87790142

TS-16C 强力交叉层压膜高分子自粘防水卷材

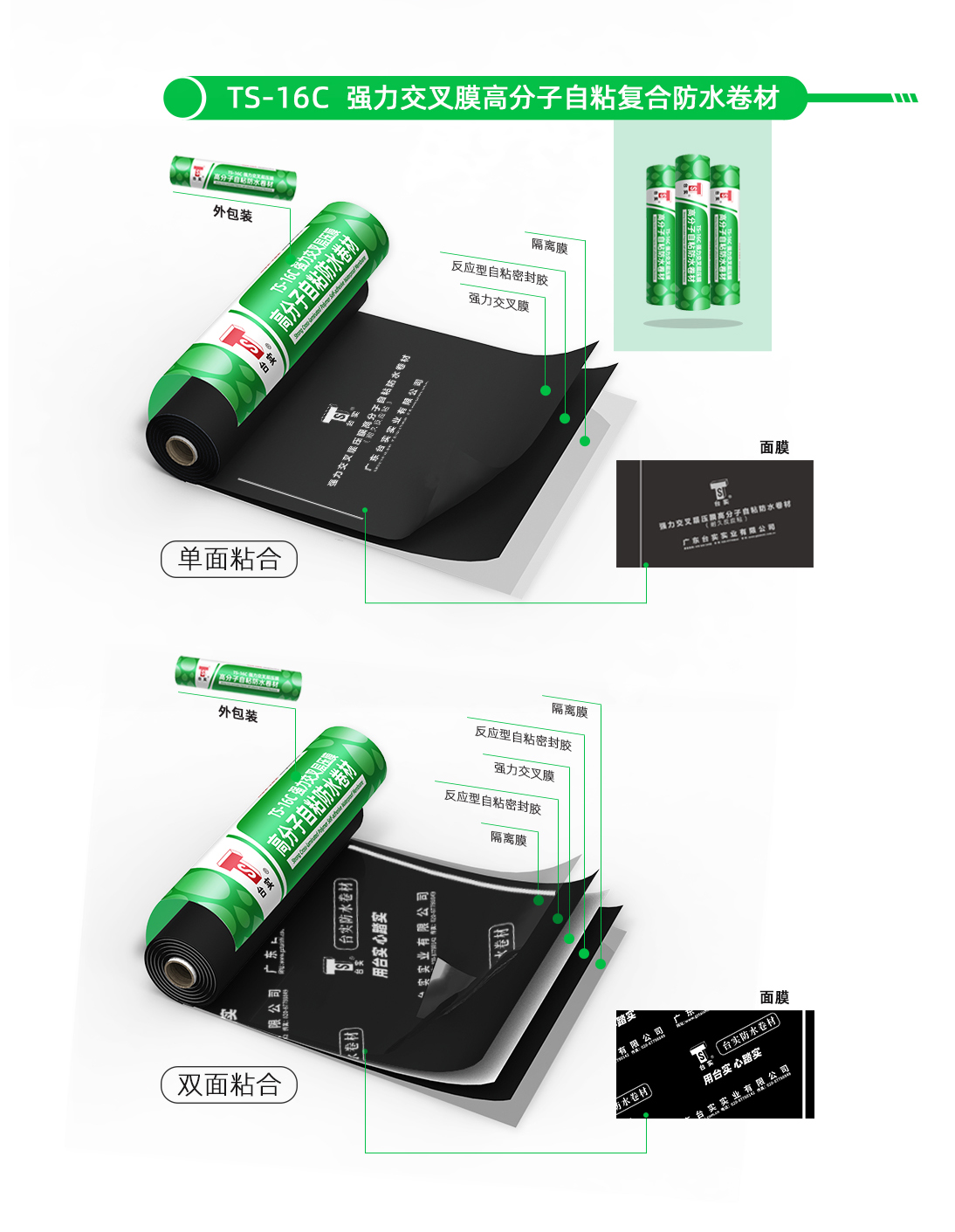

TS-16C 强力交叉层压膜高分子自粘防水卷材,以优质沥青、合成橡胶、增粘剂、抗老化剂等为基料,通过最优化配方,制成超 高粘结性能的耐久反应粘型自粘高密封胶,以强力交叉层压膜为表面材料或胎基。 耐久反应粘型自粘高密封胶能很好地使卷材的自粘胶与水泥凝胶产生交联啮合的化学反应,从而实现卷材与结构基层永久紧密粘 结在一起,确保满粘,避免了窜水的根源。 强力交叉层压膜是特制的交叉叠压高密度聚乙烯薄膜,由 45°斜向切割的单层薄膜交叉叠压在一起,复合成多层膜,使其抗撕裂 强度、尺寸的热稳定性和抗紫外线性能都大大提升。

订购热线:020-87790142

产品性能

★ 主动与结构混凝土长在一起,粘结牢固,永久有效;

★ 主动愈合孔径 2mm 以下的破损,超强的自愈能力,尽显优异的钉杆水密性;

★ 主动锁定渗漏点,消除了窜水的根源,方便维修;

★ 主动吸收化解结构应力,抵御结构变形、开裂,保证了防水层持久有效;

★ 主动自我保护能力,强力交叉层压膜与耐久反应粘型自粘密封胶互为保护,免受破坏。

分类与规格

★ 按粘结表面分为单面粘合(S)、双面粘合(D)。

★ 按产品性能分为 I 型和 II 型。

★ 卷材公称宽度为 1000mm。

★ 卷材公称厚度有:1.2mm、1.5mm、2.0mm。

★ 卷材公称面积为:25m2 、20m2 、15m2 。

规格表如下

公称厚度 /mm

1.2

1.5

2.0

公称宽度 /mm

1000

1000

1000

公称面积 /(m2 / 卷)

25

20

15

单面粘合(S)

I 型、II 型

I 型、II 型

I 型、II 型

双面粘合(D)

施工工艺

★ 基层处理:基层应坚固、干燥、干净(无尘土、无油污),凸起部位和裂缝应用聚合物水泥砂浆抹平。

★ 涂刷基层处理剂:盛有处理剂的容器开桶后应充分搅拌,先用毛刷对基层节点周边、转角等处进行涂刷,然后采用刷涂或喷涂施工,喷涂应均匀一致。干燥后应保持表面清洁,如有污染变脏,应重新涂刷处理,待干燥后及时铺粘卷材。

★ 节点处理:对檐沟(天沟)、变形缝、泛水、落水口、伸出屋面管道,屋面上入口应按《屋面工程技术规范》(GB50345-2004) 的规定处理,应设加强层或附加层的部分均应按规定设置。

★ 卷材铺贴:

1. 水平面铺贴:先在基层面上弹出一条基准线,然后由低向高铺贴。展开卷材的同时, 揭开隔离纸,沿基准线铺贴, 卷材搭接宽度≥ 50mm(满粘),或≥ 60mm(空铺、点粘、条粘)。铺贴后应即用橡胶压辊压实卷材。

2. 垂直收头:垂直面由低向高铺贴,边展开边揭开隔离纸。搭接边宽度同上,铺贴后用压辊压实。

3. 卷材收头:收头处要用密封胶密封,然后用金属压条固定。固定螺钉和顶端缝要密封。

★ 施工检查:检查全部自粘卷材有无撕裂、破损、气泡、卷边、开口。如有缺陷,应在缺陷处切开,排除气泡后恢复,并在上 面扩大面积,在粘贴一块,压紧压实。

★ 防水层保护:应根据《屋面工程技术规范》的规定做保护层。

执行标准

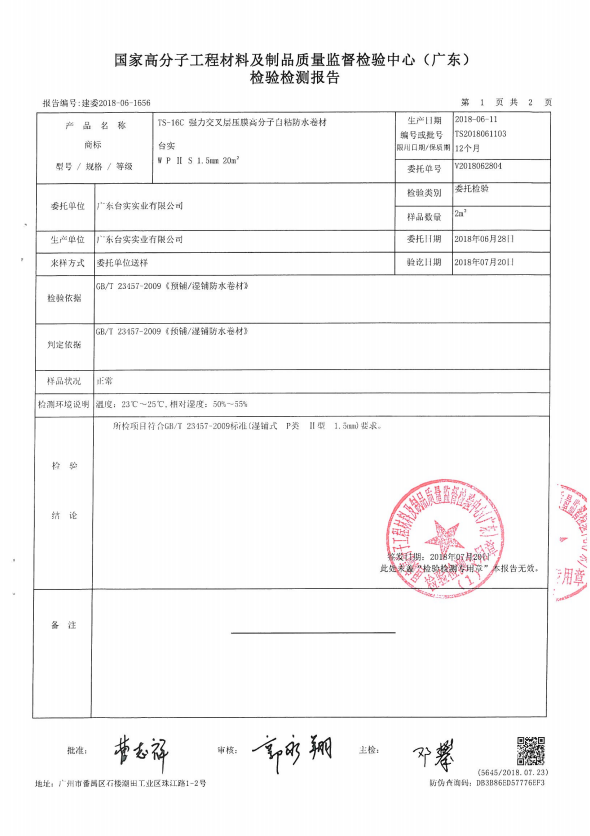

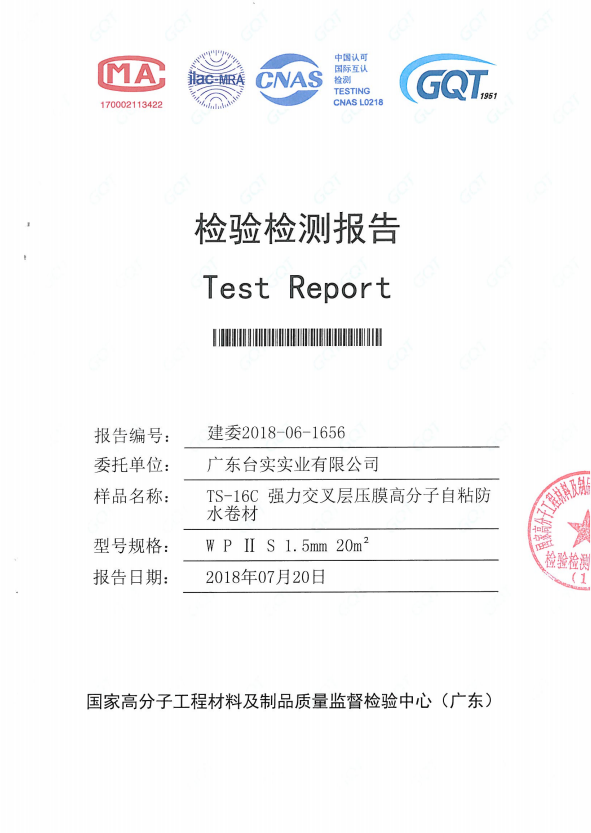

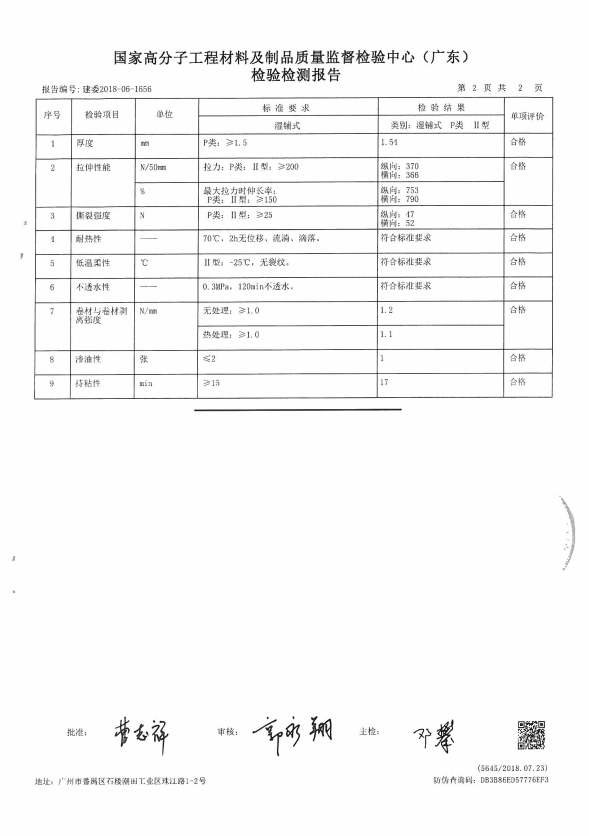

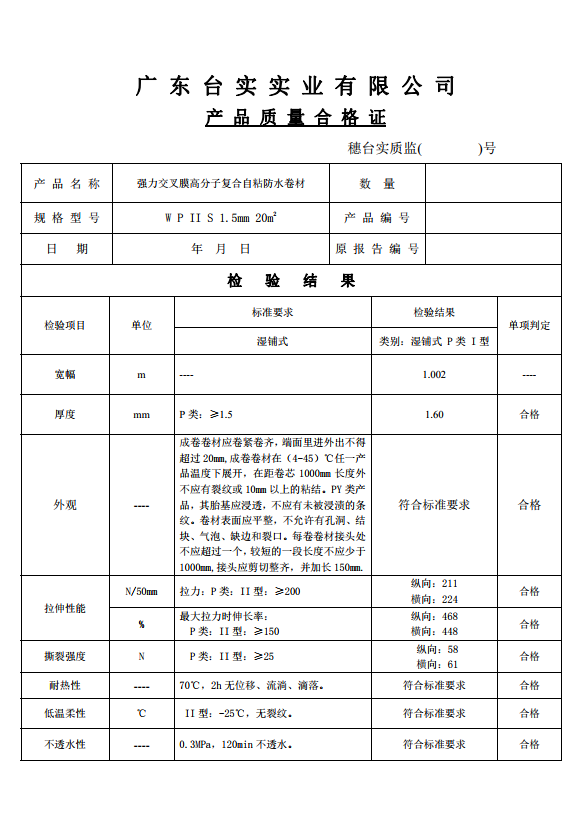

《预铺 / 湿铺防水卷材》GB/T23457 -2009P 类,具体指标见技术参数。

序号

项目

指标

I

II

1

拉伸性能

拉力 /(N/50mm) ≥

150

200

最大拉力时延伸率 /% ≥

30

150

2

撕裂强度 /N ≥

12

12

3

耐热性

70℃,2h 无位移、流淌、滴落

4

低温柔性 /℃

-15℃,无裂纹

-25℃,无裂纹

5

不透水性

0.3Mpa,120min 不透水

6

卷材与卷材剥离程度 /(N/ mm)≥

无处理

1.0

热处理

1.0

7

渗油性 / 张数 ≤

2

8

持粘性 /min ≥

15

9

与水泥砂浆剥离强度 /(N/ mm)

无处理

2.0

热老化

1.5

10

与水泥砂浆浸水后剥离强度(N/mm) ≥

1.5

11

热老化(70℃,168h)

拉力保持率 /% ≥

90

伸长率保持率 /% ≥

80

低温柔性 /℃

-13℃,无裂纹

-23℃,无裂纹

12

热稳定性

外观

无起鼓、滑动、流淌

尺寸变化 /% ≤

2.0



注意事项

★ 施工过程中,注意保护卷材的搭接边不被污染,保持粘结性;

★ 湿铺法施工时,务必保证将卷材与砂浆间的空气完全排除,并用压辊辊压,使得反应自粘胶与水泥凝胶实现满粘,施工后严禁在防 水层上踩踏及其他物理损坏,验收合格后需做保护层;

★ 采用干铺法施工时,基层要求干燥、平整,并用专用基层处理剂进行基层处理;

★ 基层处理剂及收头用的密封膏为自粘卷材配套的专用材料。

适用范围

★ 工业及民用建筑的地下室、屋面防水工程;

★ 地下室顶板和屋面种植绿化防水工程;

★ 地铁、隧道工程、水池。

★ 地下室顶板和屋面种植绿化防水工程;

★ 有腐蚀及结构有较大变形部位的防水工程;

★ 对防潮防水要求较高的工程,如糖库、粮库、电子厂、药厂车间或仓库等工程。

运输与储存

★ 卷材应在干燥、通风的环境下存放,采取防护措施,避免日晒雨淋;

★ 运输与贮存过程中,不同类型、规格的产品应分门别类堆放,不宜混杂;远离热源,禁止与酸、碱、油类及有机溶剂接触;

★ 运输时应平放或立放,防止倾斜、侧压,必要时加盖毡布;

★ 贮存温度不得高于 45℃,码放高度不超过五层;

★ 在正常运输、贮存条件下,贮存期自生产之日起为 12 个月,超过贮存期的经检验合格后仍可正常使用。

TS-16C-小.jpgTS-16C 强力交叉膜高分子自粘复合防水卷材.jpg

法律声明

法律声明法律声明法律声明法律声明法律声明法律声明法律声明法律声明法律声明法律声明法律声明法律声明法律声明
x

隐私保护

隐私保护隐私保护隐私保护隐私保护隐私保护隐私保护隐私保护隐私保护隐私保护隐私保护隐私保护隐私保护隐私保护隐私保护隐私保护隐私保护隐私保护隐私保护隐私保护隐私保护隐私保护隐私保护隐私保护隐私保护
x
x
