中文 EN

24小时客服热线

020-87790142

TS-16A 自粘聚合物改性沥青防水卷材 ( 聚酯胎 )

TS-16A 自粘聚合物改性沥青防水卷材(聚酯胎)是以聚酯毡为胎基,两边以聚合物改性沥青为浸涂材料,与隔离膜复合而成的自粘 型防水卷材,是既能采用干铺法施工又能采用湿铺法施工作业的环保型防水卷材。

订购热线:020-87790142

产品性能

★ 粘结力强,冷施工,安全可靠;

★ 延伸性能良好,可抵御基层一般变形、裂缝等不利现象;

★ 能适应炎热和寒冷地区的气候变化。

分类与规格

★ 卷材按上表面材料分为聚乙烯膜(PE)、无膜双面自粘(D)类;

★ 按产品物理性能可分为 I 型和 II 型,卷材厚度为 2.0mm 的只有 I 型;

★ 卷材公称宽度为:1000mm;

★ 卷材公称厚度有:2.0mm、3.0mm、4.0mm;

★ 卷材公称面积为:15m2 、10m2 、7.5m2 。

规格表如下

公称厚度 /mm

2.0

3.0

4.0

胎基类型

PY

PY

PY

物理力学性能

I 型

I 型

Ⅱ型

I 型

Ⅱ型

上表面材料

PE

D

PE

D

PE

D

公称面积 /(m2 / 卷)

15

10

7.5



施工工艺

★基层处理:基层应坚固、干燥、干净(无尘土、无油污),凸起部位和裂缝应用聚合物水泥砂浆抹平。

★涂刷基层处理剂:盛有处理剂的容器开桶后应充分搅拌,先用毛刷对基层节点周边、转角等处进行涂刷,然后采用刷涂或喷涂施工, 喷涂应均匀一致。干燥后应保持表面清洁,如有污染变脏,应重新涂刷处理,待干燥后及时铺粘卷材。

★节点处理:对檐沟(天沟)、变形缝、泛水、落水口、伸出屋面管道,屋面上入口应按《屋面工程技术规范》(GB50345-2004) 的规定处理,应设加强层或附加层的部分均应按规定设置。

★卷材铺贴:1. 水平面铺贴:先在基层面上弹出一条基准线,然后由低向高铺贴。展开卷材的同时, 揭开隔离纸,沿基准线铺贴, 卷材搭接宽度≥ 50mm(满粘),或≥ 60mm(空铺、点粘、条粘)。铺贴后应即用橡胶压辊压实卷材。

2. 垂直收头:垂直面由低向高铺贴,边展开边揭开隔离纸。搭接边宽度同上,铺贴后用压辊压实。

3. 卷材收头:收头处要用密封胶密封,然后用金属压条固定。固定螺钉和顶端缝要密封。

★施工检查:检查全部自粘卷材有无撕裂、破损、气泡、卷边、开口。如有缺陷,应在缺陷处切开,排除气泡后恢复,并在上面 扩大面积,在粘贴一块,压紧压实。

★防水层保护:应根据《屋面工程技术规范》的规定做保护层。

注意事项

★ 施工过程中,注意保护卷材的搭接边不被污染,保持粘结性;

★ 湿铺法施工时,务必保证将卷材与砂浆间的空气完全排除,并用压辊辊压,使得反应自粘胶与水泥凝胶实现满粘,施工后严禁在防 水层上踩踏及其他物理损坏,验收合格后需做保护层;

★ 采用干铺法施工时,基层要求干燥、平整,并用专用基层处理剂进行基层处理;

★ 基层处理剂及收头用的密封膏为自粘卷材配套的专用材料。

适用范围

★ 工业及民用建筑的地下室、屋面防水工程;

★ 地下室顶板和屋面种植绿化防水工程;

★ 有保护层覆盖的隐蔽式防水工程等。

运输与储存

★ 卷材应在干燥、通风的环境下存放,采取防护措施,避免日晒雨淋;

★ 运输与贮存过程中,不同类型、规格的产品应分门别类堆放,不宜混杂;远离热源,禁止与酸、碱、油类及有机溶剂接触;

★ 运输时应平放或立放,防止倾斜、侧压,必要时加盖毡布;

★ 贮存温度不得高于 45℃,码放高度不超过五层;

★ 在正常运输、贮存条件下,贮存期自生产之日起为 12 个月,超过贮存期的经检验合格后仍可正常使用。

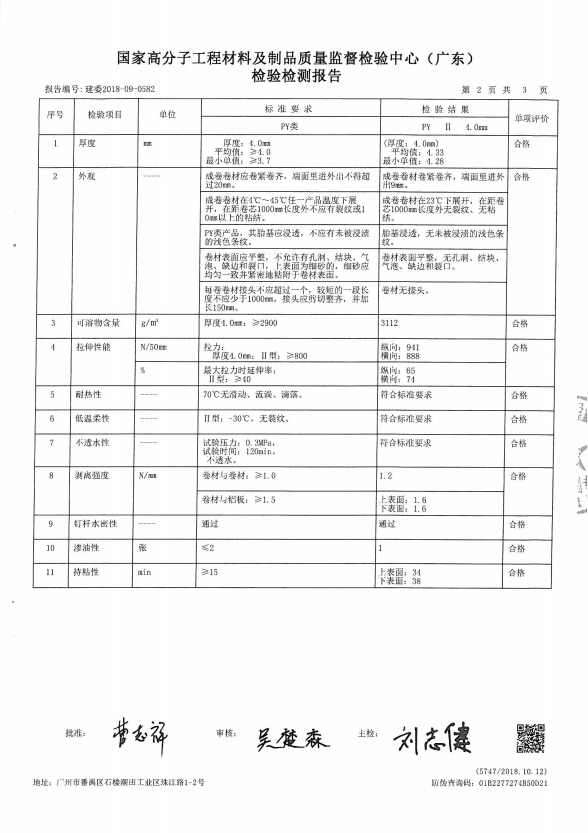

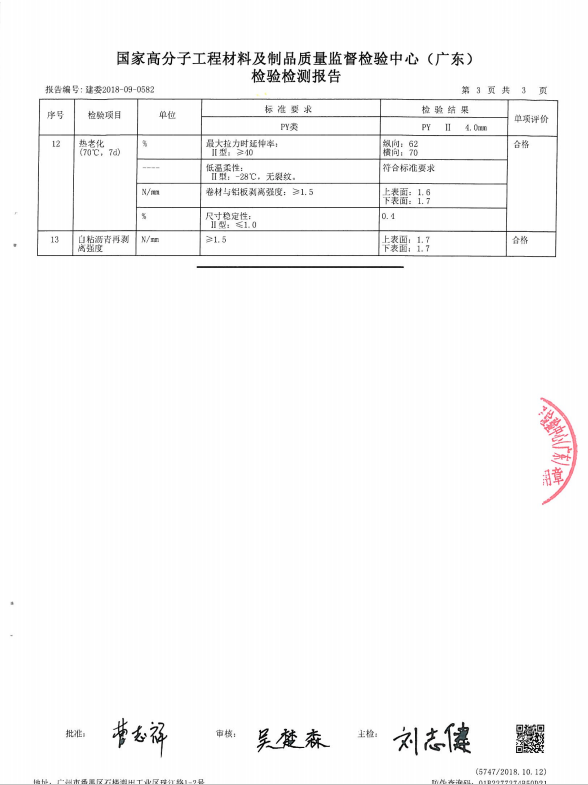

执行标准

《自粘聚合物改性沥青防水卷材》GB 23441 -2009PY 类,具体指标见技术参数。



序号

项目

指标

PY类(I)

PY类(II)

1

可溶物含量 /(g/m2 ) ≥

2.0mm

1300

--

3.0mm

2100

4.0mm

2900

2

拉伸性能

拉力 /(N/50mm) ≥

2.0mm

350

--

3.0mm

450

600

4.0mm

450

800

最大拉力时延伸率 /% ≥

30

40

3

耐热性

70℃,2h 无滑动、流淌、滴落

4

低温柔性 /℃

-20

-30

无裂纹

5

不透水性

0.3Mpa,120min 不透水

6

剥离强度 /(N/mm) ≥

卷材与卷材

1.0

卷材与铝板

1.5

7

钉杆水密性

通过

8

渗油性 / 张数 ≤

2

9

持粘性 /min ≥

15

10

热老化 (70℃ /168h)

最大拉力延伸率 /% ≥

30.0

60.0

低温柔性 /℃

-18

-28

无裂纹

剥离强度卷材 与铝板 /(N/mm)≥

1.5

尺寸稳定性 /% ≤

1.5

1.0

11

自粘沥青再剥离强度 /(N/mm) ≥

1.5


自粘防水卷材系统-小.jpgTS-16A 自粘聚合物改性沥青防水卷材(聚酯胎).jpg

法律声明

法律声明法律声明法律声明法律声明法律声明法律声明法律声明法律声明法律声明法律声明法律声明法律声明法律声明
x

隐私保护

隐私保护隐私保护隐私保护隐私保护隐私保护隐私保护隐私保护隐私保护隐私保护隐私保护隐私保护隐私保护隐私保护隐私保护隐私保护隐私保护隐私保护隐私保护隐私保护隐私保护隐私保护隐私保护隐私保护隐私保护
x
x
